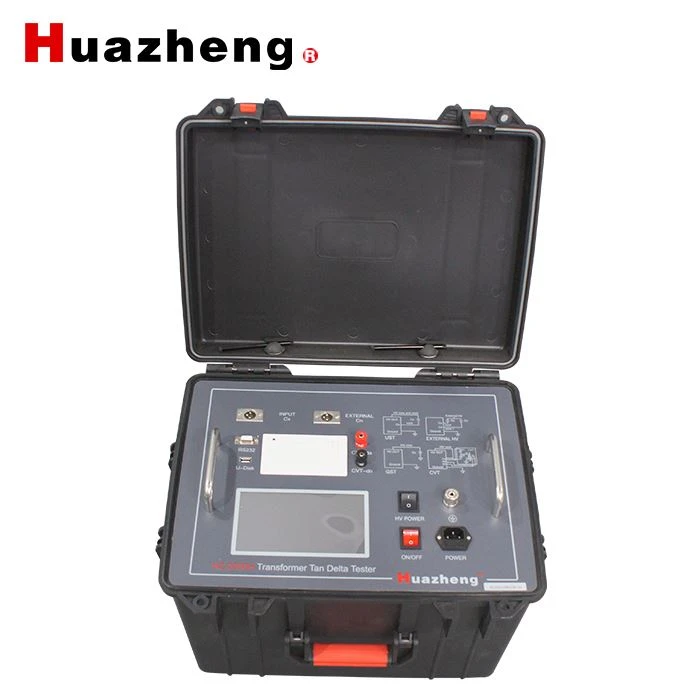

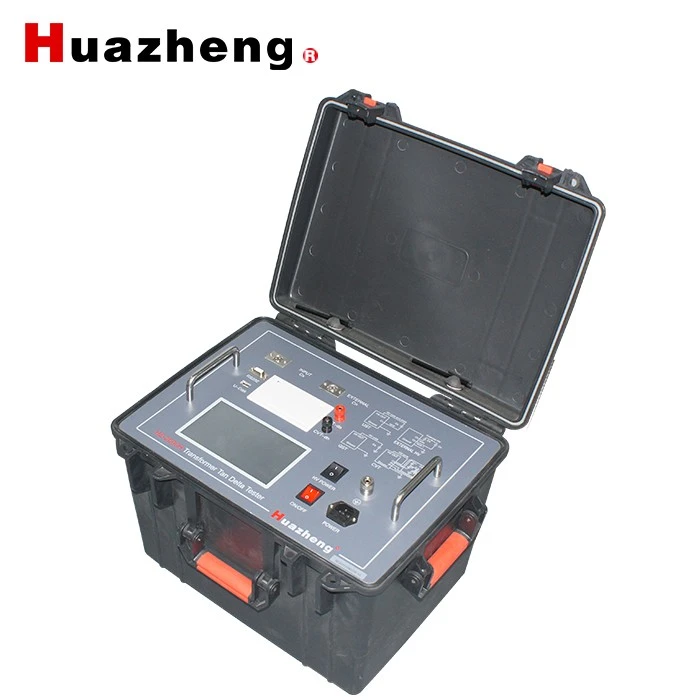

HZ-2000H Transformer Kapacitans Og Tan Delta Tester
HZ-2000H Transformer Capacitance And Tan Delta Tester Den dielektriske tabstester har overvundet begrænsningerne ved traditionelle bromålingsmetoder ved at anvende frekvenskonverteringsstrømforsyningsteknologi. Den bruger en mikrocontroller og moderne elektronisk teknologi til at udføre automatisk frekvenskonvertering, mode/nummerkonvertering og databehandling. Testeren har stærke anti-interferensegenskaber, hurtig testhastighed, høj præcision, automatisk digitalisering og nem betjening. Strømforsyningen anvender en højeffekts switching-forsyning, der udsender 45Hz og 55Hz rene sinusbølger, påfører automatisk tryk og kan levere op til 10kV spænding. Den filtrerer også automatisk 50Hz interferens fra, hvilket gør den velegnet til store felttest i miljøer med betydelig elektromagnetisk interferens, såsom understationer.Denne dielektriske tabsmålingsmetode er meget udbredt i elindustrien til test af transformere, gensidige induktorer, huse, kondensatorer, lynafledere og andet udstyr.
HZ-2000H Transformer Kapacitans Og Tan Delta Tester
Produktvideo
Produktbeskrivelse
HZ-2000H Transformer Capacity And Tan Delta Tester er en intelligent enhed, der bruges til at måle den dielektriske tabstangens (tg δ) og kapacitansværdien (Cx).
I.Performance-funktion
Høj-digital måling: Anvender Fourier-transformation digital filtreringsteknologi til nøjagtigt at måle kapacitans, dielektrisk tab (tanδ) og andre parametre, hvilket letter automatiseret måling.
Stærk anti-interferenskapacitet: Inkorporerer frekvenskonverteringsteknologi for effektivt at eliminere-på stedet 50Hz strømfrekvensinterferens, hvilket sikrer pålidelig dataindsamling selv i miljøer med stærk elektromagnetisk interferens (EMI).

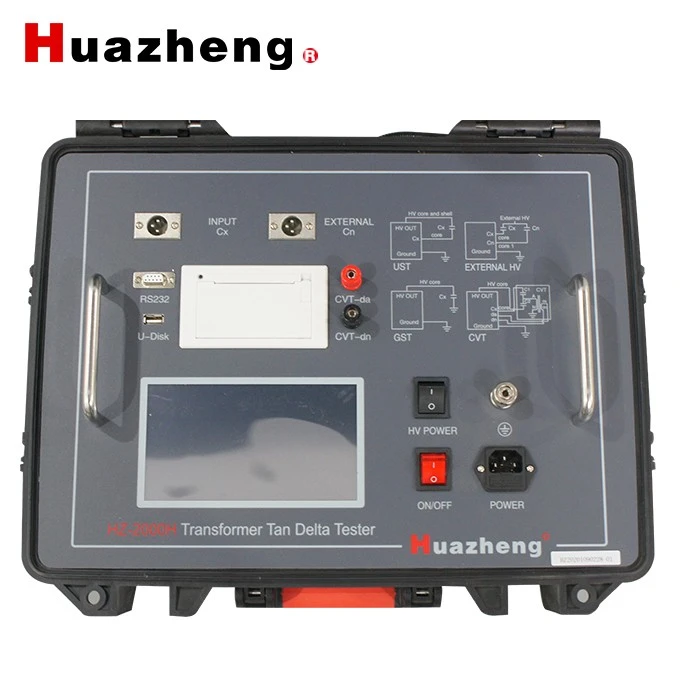

Intuitiv og brugervenlig-betjening: Har en fuld-touch, ekstra-stor LCD-skærm. Den grafiske grænseflade viser tydeligt hele måleprocessen, hvilket muliggør drift med minimal operatørtræning. Fuldfør målinger via touch-kontrol.
Smart Data Management: Integreret kalenderchip og hukommelse med stor-kapacitet gør det muligt at gemme testresultater når som helst. Understøtter gennemgang af historiske data og-udskrivning efter behov. Viser og udskriver aktuel tid sammen med lagringstidsstempler.
Automatiseret måleproces: Mikroprocessor styrer målesekvensen intelligent. Brugere vælger blot måletilstanden, og instrumentet fuldfører automatisk dataindsamling.

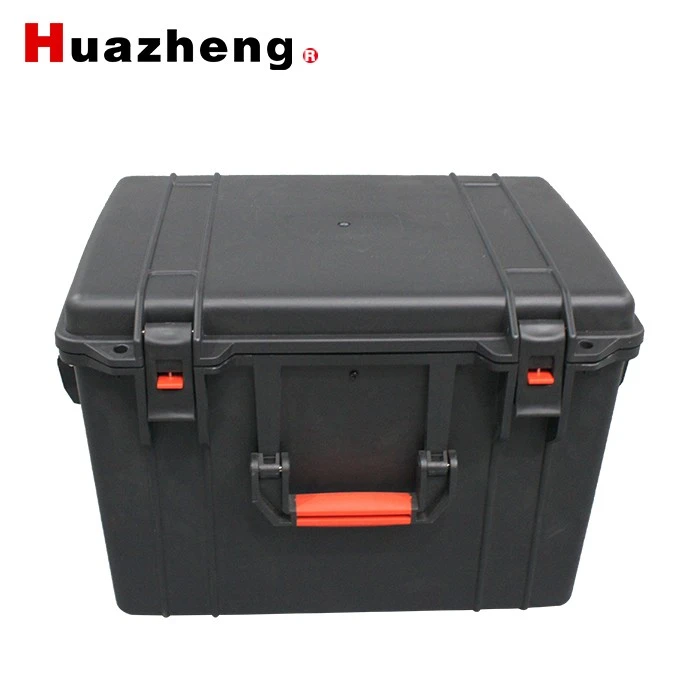

Bærbart integreret design: Indbygget-standardkondensator og høj-spændingsforsyning (HV) forenkler felttestning og minimerer krav til eksterne ledninger.
Understøttelse af måling af oliedielektrisk tab: Høj målenøjagtighed opfylder kravene til test af oliedielektriske tab. Kompatibel med en standard oliekop og dedikerede testledninger til olietanδ-måling.
Omvendt ledningsføring med LV-afskærmning: Muliggør måling af 10 kV omvendt ledningsføring af dielektriske tab på C11 (af 220 kV CVT'er) uden at afbryde ledninger, selv når CVT-bussen er jordet.
Test af AC-modstandsspænding: Velegnet til AC-modstandsspændingstest på PT/CT-sekundære sider og 400V lavspændingssystemer-.
Bred-frekvensstrømforsyningskompatibilitet: Detekterer automatisk ekstern HV-strømforsyningsfrekvens (40Hz–70Hz). Kompatibel med strømforsyninger med variabel frekvens eller serieresonansstrømforsyninger til test af dielektriske tab med stor-kapacitet og-højspænding.
Omfattende CVT-test og beskyttelse: Udfører CVT-selv-excitationstest (SF6). Tillader indstilling af firedobbelte beskyttelsesgrænser (HV/strøm, LV/strøm) for at beskytte personale og udstyr.
Fuld CVT-parametermåling: Under CVT-test måler du automatisk kapacitans- og tanδ-værdier for både divider-kondensatorer (C1, C2) og den samlede CVT-kapacitans.
Termisk printoutput: Integreret termisk printer med kalenderur for øjeblikkelige papirresultater.
Computernetværk og kontrol: Udstyret med en computergrænseflade, der muliggør centraliseret kontrol af op til 32 instrumenter fra en enkelt pc. Letter integration i HV-testkøretøjssystemer til ensartet måling, databehandling og rapportgenerering.
Omfattende jordingsbeskyttelse: Detektering af jordingsstatus forhindrer aktivering, hvis jording er fraværende eller defekt, hvilket forhindrer HV-output. Over-strømsbeskyttelse beskytter instrumentet mod beskadigelse under kortslutninger eller nedbrud.
Operatørstødbeskyttelse: Afbryder øjeblikkeligt HV-output ved utilsigtet operatørkontakt med strømførende komponenter, hvilket sikrer testerens sikkerhed.
II.Tekniske indikatorer
| Parameter | Specifikation |
| Nøjagtighed – Cx | ±(læsning × 1 % + 1 pF) |
| Nøjagtighed – tanδ | ±(læsning × 1 % + 0.00040) |
| Anti-interferensindeks | Anti-interferens til frekvenskonvertering; bevarer nøjagtigheden under 200 % interferens |
| Kapacitansområde – Intern HV | 3 pF - 60000 pF / 10 kV; 60 pF - 1 μF / 0,5 kV |
| Kapacitansområde – Ekstern HV | 3 pF - 1.5 μF / 10 kV; 60 pF - 30 μF / 0,5 kV |
| Opløsning | Op til 0,001 pF; 4 væsentlige cifre |
| tanδ Rækkevidde | Ingen grænse; opløsning 0,001 % |
| Automatisk identifikation | Identificerer automatisk kapacitans, induktans og modstand |
| Test det aktuelle område | 10 μA - 5 A |
| Intern højspænding – Indstillingsområde | 0.2 - 10 kV |
| Intern højspænding – Max udgangsstrøm | 200 mA |
| Spændingsregulering | Vilkårlig spændingsindstilling (f.eks. 5123 V) |
| Test frekvens | 40 - 70 Hz (enkelt frekvens, vilkårlig indstilling, f.eks. 48,7 Hz) |
| Dobbeltfrekvenstilstande | 50 ± 0,1 Hz til 50 ± 10 Hz (automatisk konvertering, valgfri); 60 ± 0,1 Hz til 60 ± 10 Hz (automatisk konvertering, valgfri) |
| Frekvens nøjagtighed | ±0,01 Hz |
| Ekstern højspænding – Max teststrøm | 5 A (strømfrekvens eller 40–70 Hz frekvenskonvertering, positiv forbindelse) |
| Ekstern højspænding – Max testspænding/strøm | 10 kV / 5 A (strømfrekvens eller 40–70 Hz frekvenskonvertering) |
| CVT-selv-exciterende lavspændingsudgang | 3 - 50 V, 3 - 30 A |
| Måletid | Cirka 40 s (varierer med metode) |
| Indgangseffekt | 180 - 270 VAC, 50 Hz ± 1 % (kommunal eller generatorstrøm) |
| Printer | Mikro termisk printer |
| Driftstemperatur | –10 grader - 50 grader |
| Relativ fugtighed | < 90% |
| Overordnede dimensioner | 430 × 330 × 350 mm |
| Vægt | 28 kg |
III. PakningList afIinstrument
|
Ingen. |
Punkt |
Antal |
|
1 |
Strømledning |
1 |
|
2 |
Jordledning |
1 |
|
3 |
CVT Sort testlinje |
1 |
|
4 |
CVT Rød testlinje |
1 |
|
5 |
Udskriv papir |
1 |
|
6 |
Cx Cn kabel |
2 |
|
7 |
Højspændingskabel |
1 |
