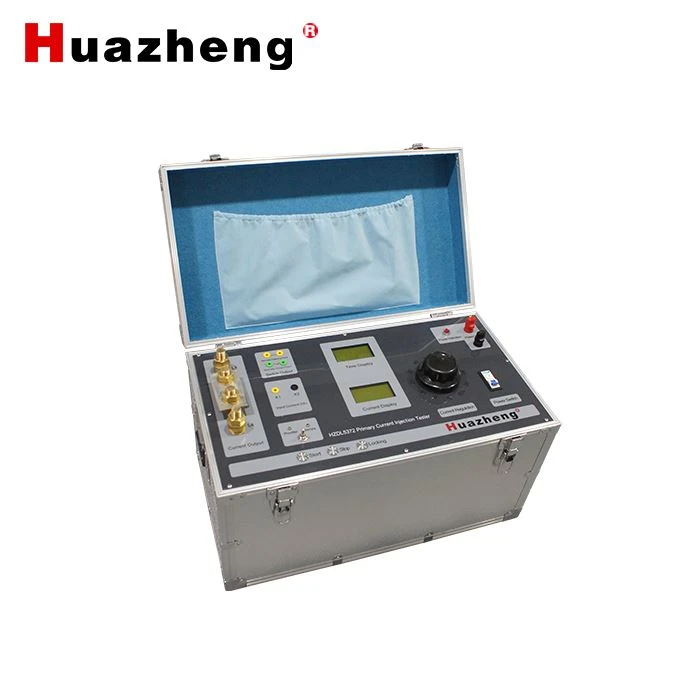

HZ5372 Primary Current Injection Tester

1 Indgangsspænding: AC220V ±10%

2 Strøm: 5KVA

3 Udgangsstrøm: Serie: AC0-1000A Parallel: AC 0-2000A trinløs justerbar,

4 Output voltage: (>10V)

5 Nuværende stabilitet: 0,2 %

Grundlæggende operationer

1. Transformation Ratio Detection

Indledende opsætning: Før du tilslutter netledningen, skal du dreje knappen "Current Adjustment" mod uret til dens nulstilling. Tilslut enhedens strømudgangsterminaler til den primære side af den strømtransformator (CT), der testes. Tilslut enhedens amperemeter til den sekundære side af CT'en.

Tænd og udgang:

Tænd for hovedstrømmen og tænd for instrumentets afbryder. Indstil "Power Control"-kontakten til "ON"-positionen; strømindikatoren skal lyse.

Indstil "vælgerkontakten" til den ønskede position (serie eller parallel).

Drej "Current Adjustment"-knappen langsomt med uret, indtil den ønskede udgangsstrøm er nået.

Aflæsning og beregning: Du kan nu udføre den karakteristiske test på den enhed, der testes.

Det primære amperemeter viser den primære strømværdi.

Det sekundære amperemeter viser den sekundære strømværdi.

Transformationsforholdet for den testede CT kan beregnes ud fra de målte primære og sekundære strømværdier.

Indstillinger for vælgerkontakt:

Serieposition: Klemmer L2 og L3 skal være kortsluttet.- Udgangsterminalerne er L1 og L4. Maksimal udgangsstrøm er 1000A.

Parallel position: Klemmer L1 og L2 skal være kortsluttet-, og klemme L3 og L4 skal være kortsluttet. Udgangsterminalerne er (L1 og L3) eller (L2 og L4). Maksimal udgangsstrøm er 2000A.

2. Impulstest

Først skal du forudindstille den nødvendige impulsstrømværdi ved hjælp af knappen "Strømjustering".

Tryk på knappen "Impuls". Enheden slukkes et øjeblik.

Slip "Impuls"-kontakten. Enheden udsender øjeblikkeligt den forudindstillede impulsstrøm, så du kan udføre impulstesten på udstyret, der testes.
